电力系统六氟化硫气体智能监控解决方案

来源：http://www.autobotcn.com/ 日期：2023-03-27 发布人：admin 点击:0次

一、方案背景

六氟化硫是强电负性气体，它的分子极易吸附自由电子而形成质量大的负离子，削弱气体中碰撞电离过程，所以其具有良好的电气绝缘性能及优异的灭弧性能。因此，常被广泛应用于断路器、气封闭组合电容器、高压母线等变电站电气设备当中。

从化学角度看，SF6气体是无毒的，但SF6气体在电气设备中使用时，由于与高温电弧相互作用，电力设备中的金属材料和电极会与SF6气体及其分解产物发生反应，会对人的呼吸系统造成较强的刺激作用，当人吸入高浓度SF6时会出现呼吸困难、喘息、皮肤和粘膜变蓝、全身抽搐等窒息症状。

另外，SF6气体分解产物也会与电力设备中的水分发生反应，会形成S2F10、SF4和SF2SF6等有毒物质；这是会降低SF6介质的恢复强度，从而降低了设备的绝缘性，容易产生沿面放电，造成事故。

二、方案详解

济南祥控自动化以数字化管控为主线，充分发挥物联网和传感器的技术优势，构建了能够对变电站、配电室、电缆沟等环境湿度、温度、氧气含量、六氟化硫浓度进行7x24小时不间断监测，一旦监测到环境中的SF6和O2浓度超过规定的标准时，就会智能地开启现场的排风扇等环境调控设备，这就是——XKCON祥控六氟化硫气体智能监控解决方案。

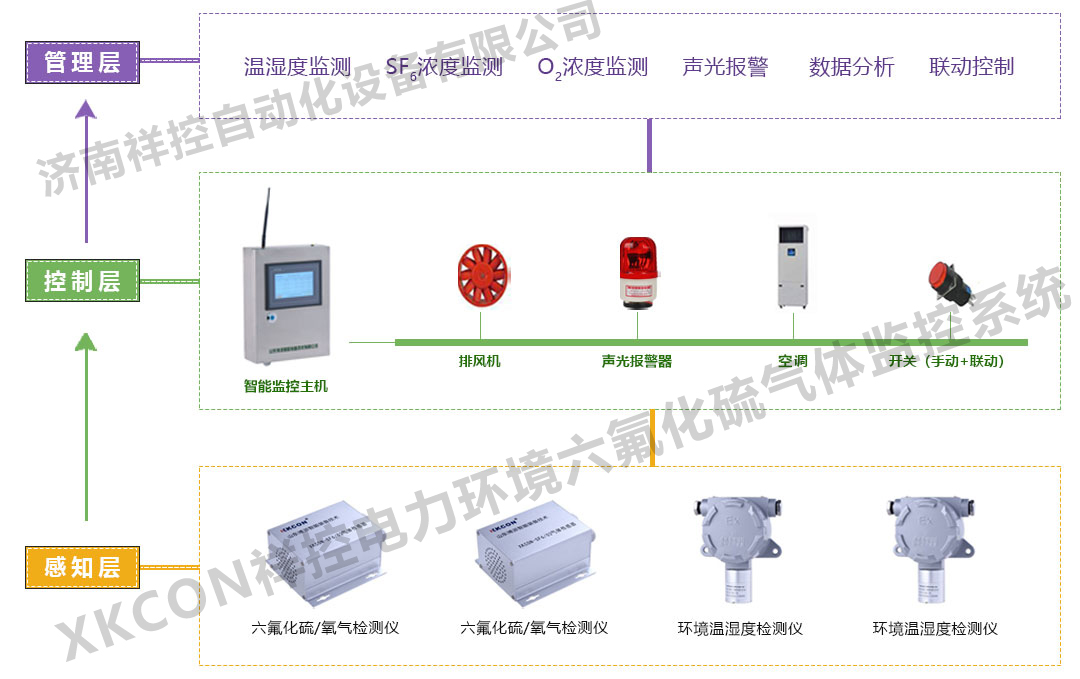

1. 应用拓扑图

2. 重要组成部分

采集终端：在线式六氟化硫/氧气检测仪和温湿度检测仪

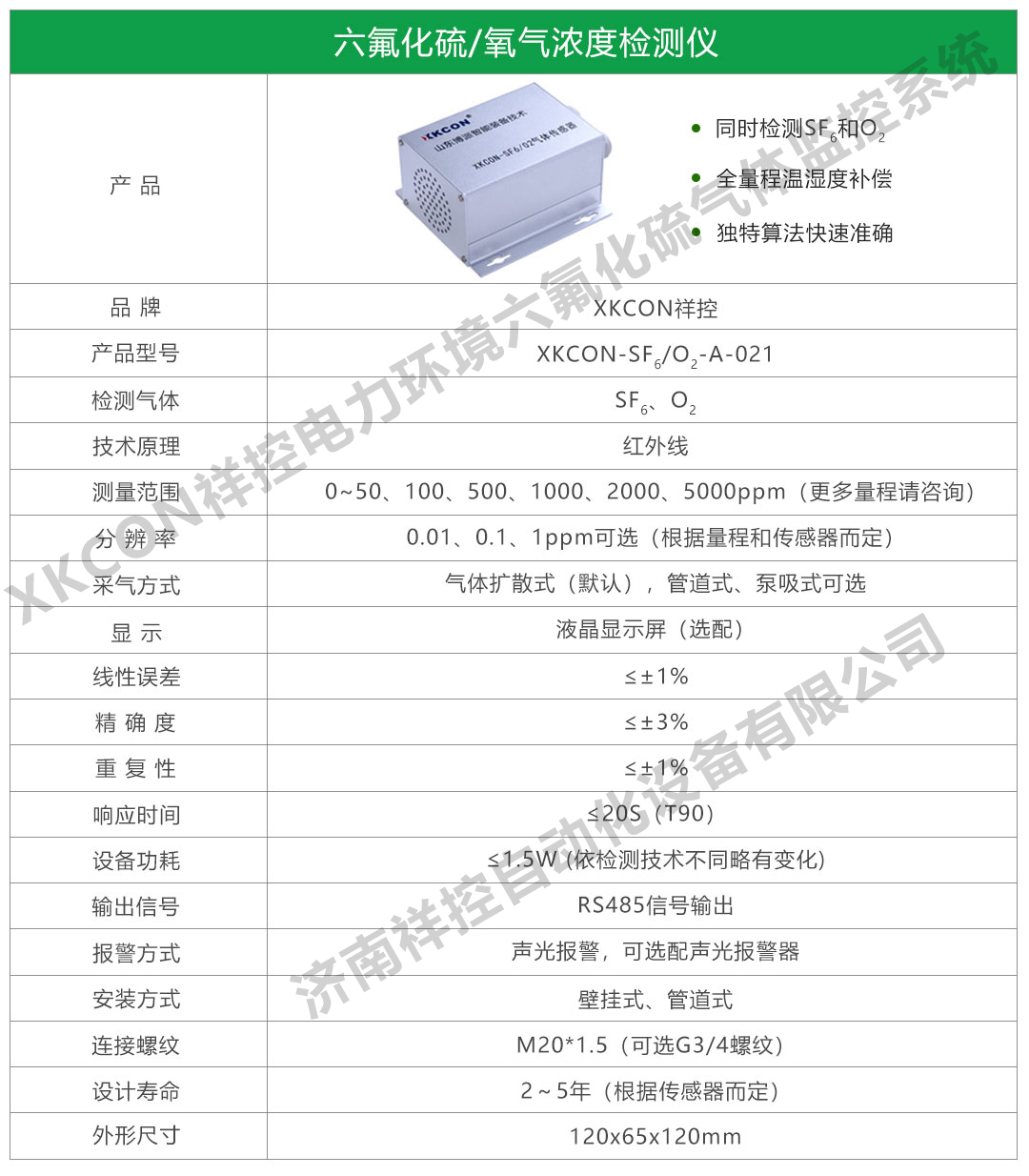

我司研制的XKCON祥控六氟化硫/氧气浓度检测仪（型号：XKCON-SF6/O2-A-021）内置国外原装进口SF6/O2气体传感器，运用先进的微电子处理技术，采用本安型电路设计，配用全铝合金防爆外壳，是一款工业级防爆型高精度气体浓度检测仪。

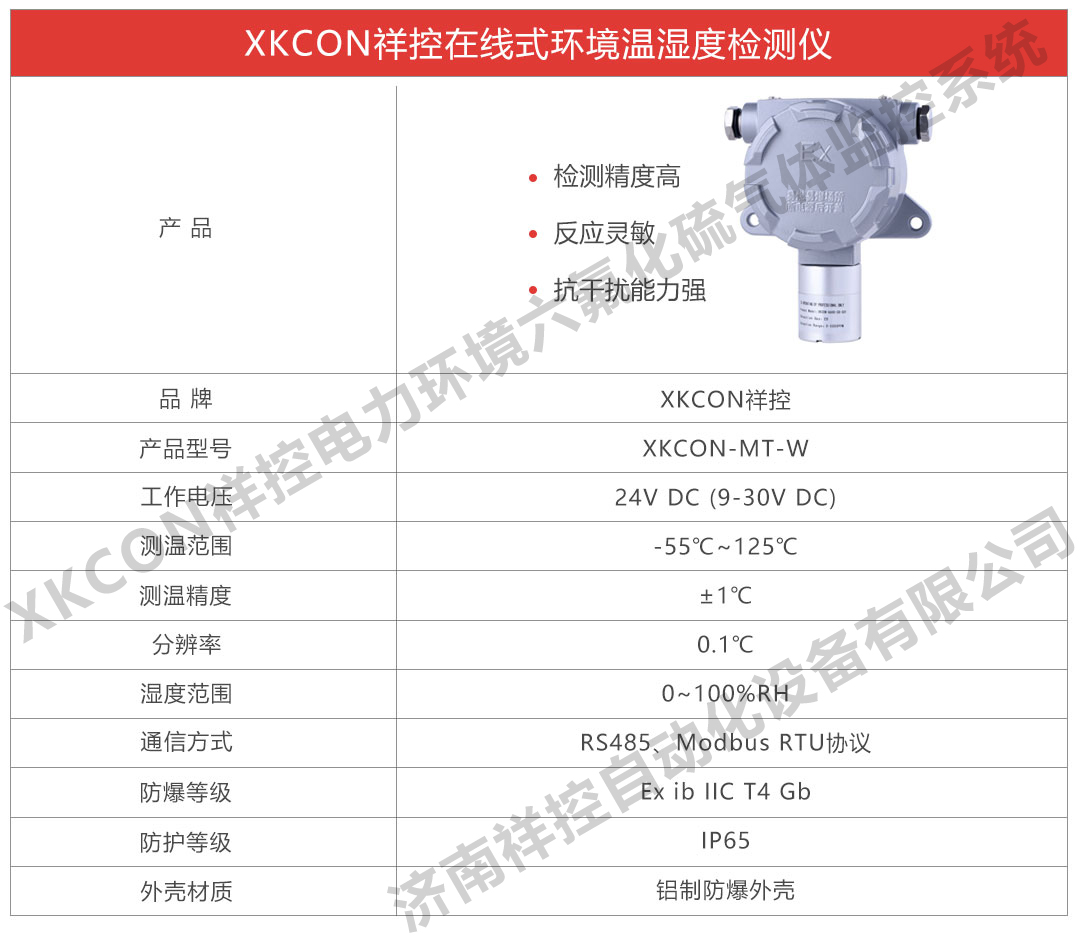

XKCON祥控环境温度检测仪（型号：XKCON-MT-W）采用进口温湿度传感器芯片，具有精度高、反应快、抗干扰能力强等特点。

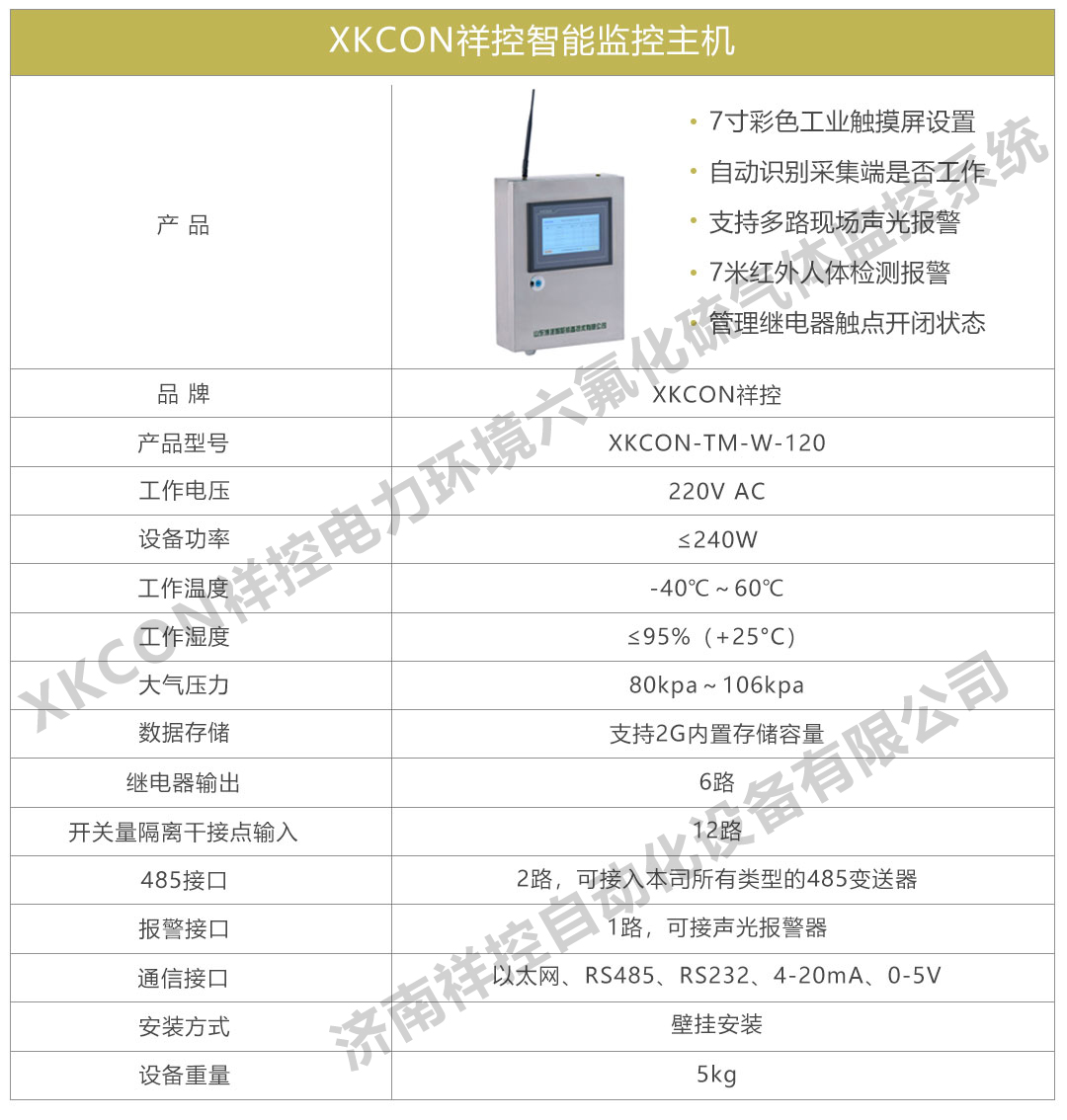

现场控制终端：智能监控主机

本款XKCON祥控智能监控主机（型号: XKCON-TM-W-120）具有数据收集、数据传输、开关量输入、继电器控制、声光报警、数据存储等功能，支持以太网、RS485、RS232、4-20mA、0-10V等多种通信方式。满足六氟化硫气体泄漏智能监控解决方案的要求。

3.具备的重要功能

XKCON祥控六氟化硫气体智能监控解决方案通过现场采集和管控终端与管理软件远程进行信息交互，能够对全过程数据开展数据跟踪分析，实现对变电站、配电室、电缆沟等电力环境内的六氟化硫浓度进行不间断在线数字化监控。

（1）7x24h数据采集

XKCON祥控六氟化硫/氧气浓度检测仪和温湿度检测仪作为使用现场的采集终端，能够对使用环境的温湿度、SF6浓度和O2浓度进行高精度采集，然后与智能监控主机发送至远程管理软件，实现24h不间断数据采集。

（2）数据显示、存储与分析

系统实时显示并更新当前环境的温度值、湿度值、SF6和O2浓度，并自动存储历史数据；系统支持两年内所有历史数据的下载，通过大数据与科学算法与分析，为电力运维人员提供设备隐患故障智能诊断的数据支持。

（3）异常报警并联动控制

系统能够自动识别当前数值是否超过温湿度、氧气、六氟化硫等因素设置的报警阀值，如果实时数据达到或超过报警值，则系统会通过现场声光、字体变色、语音点火等形式报警。

并同时远程启动风机等环境调控设备进行通风，以便及时排除潜伏性故障，保护现场工作人员的生命安全。

（4）多种风机控制方式

系统支持设定每天定时自动启动和停止风机的时间，以保证电力环境每天至少通风一次；同时系统也支持风机手动控制，风机在停止的状态时，按下强制按钮，可以进行强制通风15分钟；这样电力运维人员在进行常规环境检查时，为确保安全，可进行强制通风。

三、结语

XKCON祥控六氟化硫气体智能监控解决方案通过环境传感装置对变电站、配电室、电缆沟等电力环境内的温湿度、六氟化硫和氧气浓度进行在线监测，及时发现隐患，防止因六氟化硫浓度过高引起安全事故，提升了电气环境内六氟化硫的监控水平，确保电力设备安全运行和现场工作人员的生命安全。
