一、项目概况
      意义：变电站内电缆沟做为变电系统的重要组成部分，电缆沟内分布着数量众多的各类电力电缆，承担着变电站内电力传输。电力电缆作为电力系统中的关键设备之一，对电力系统运行的安全性和可靠性有 着重要的影响。了解电力电缆故障的原因，有利于采取合理有效的监测手段和预防措施，确保电力电缆运 行安全。

•       轻则可能会造成设备故障；
•       重则会引发火情，危及正常的电力输送安全;

      1）变电站电缆沟是电力系统中不可或缺的组成部分，变电站电缆沟一般比较狭小，传统的人工 巡检方式检测范围有限。

• 存在间隔周期
• 检测不连续
• 容易遗漏问题点
• 埋下安全隐患

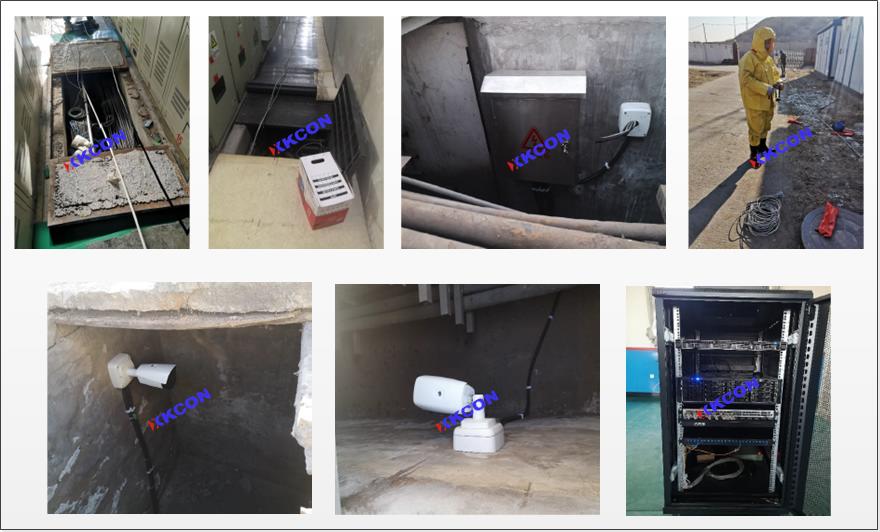

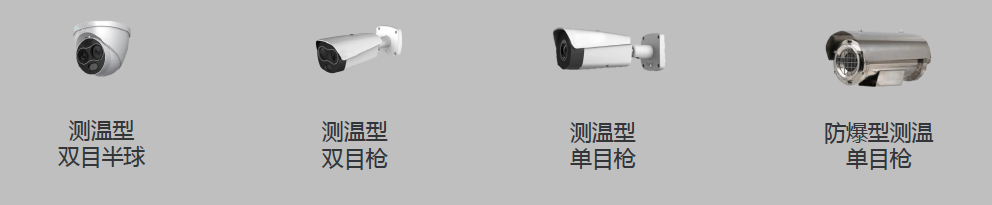

      2）通过本次项目的实施，在电缆沟内安装测温型热成像单光枪机，将电缆沟内电缆的图像信息和温 度信息在热成像测温监测平台展示和报警联动。

• 让用户可以实时掌握主变的温度变化
• 及时发现温度的异常情况
• 保证电缆沟内电缆正常安全运行

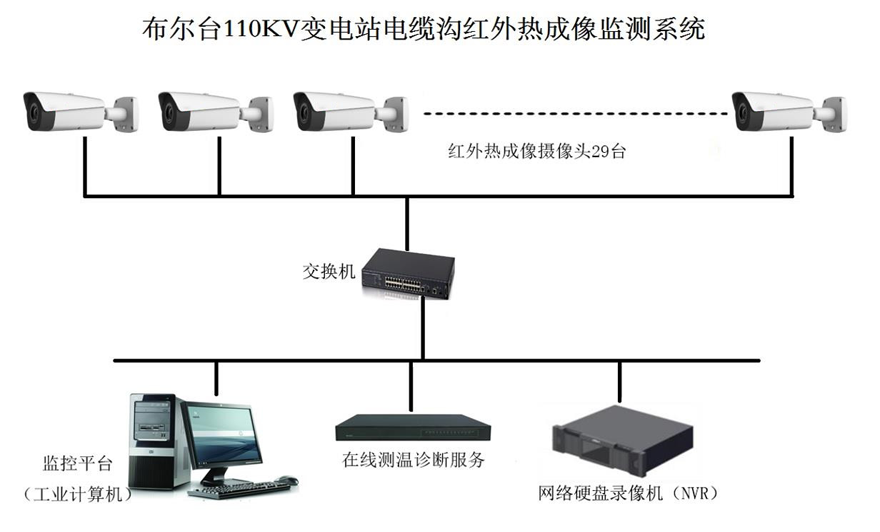

二、系统架构

三、系统功能

•       电缆沟内电缆温度连续实时在线监测

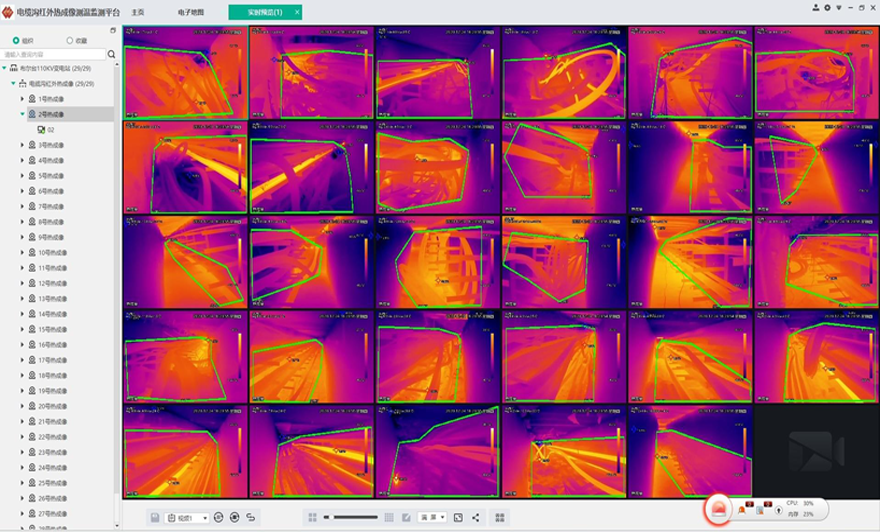

针对电缆沟内的电力电缆进行实时在线监测，实时监测电缆表面的温度变化，可区域定位打点测温，通过点击需要测温的任意点位置即可显示该点的温度。

•       电缆沟内主要电缆接头温度超限预警

热成像单光枪机支持设置多个不同的分析对象，每个分析对象可以用来配置测温，按顺序对各位置进行测温，同时可以 实现任意点温度超限预警。

•       温度台账管理及状态监测

通过热成像单光枪机将设备温度推送给平台，平台记录温度信息，形成设备温度台账，以温度曲线的方式进行呈现，形 成主变压器不同状态下的温度曲线，根据历史记录分析电缆沟内电缆的运行状态。

•       电子地图报警功能

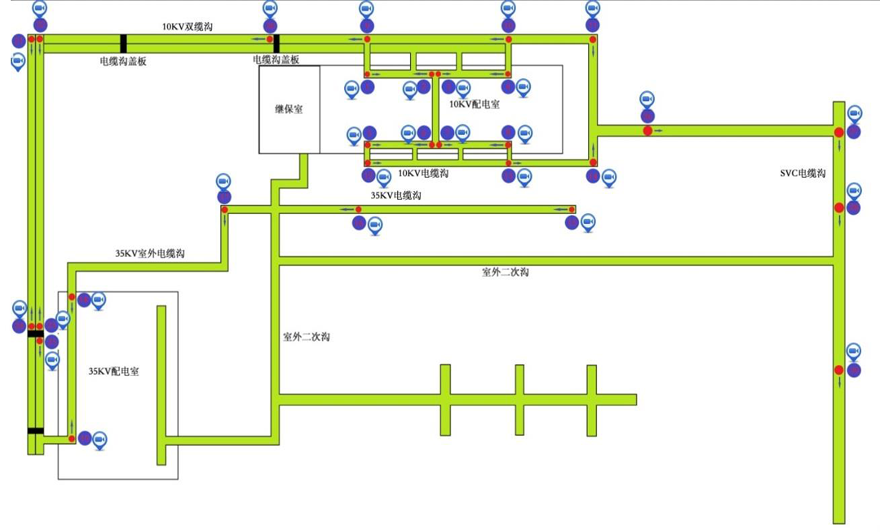

当有电缆出现异常温度时，对应检测的热成像单光枪机通过电子地图功能进行实时位置预警。


• 降本增效

• 智能预警
